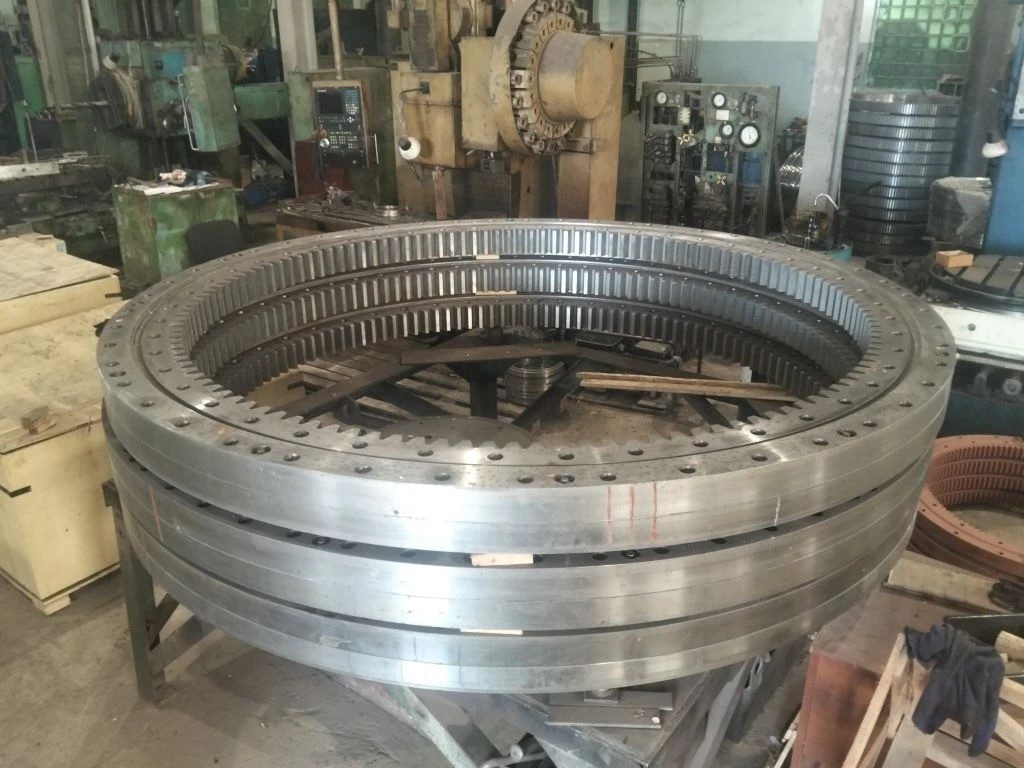

Карусельная обработка колецСтанки 1Л532 и 1516Ф1, деталь до Ø3200 мм
Собственное производство

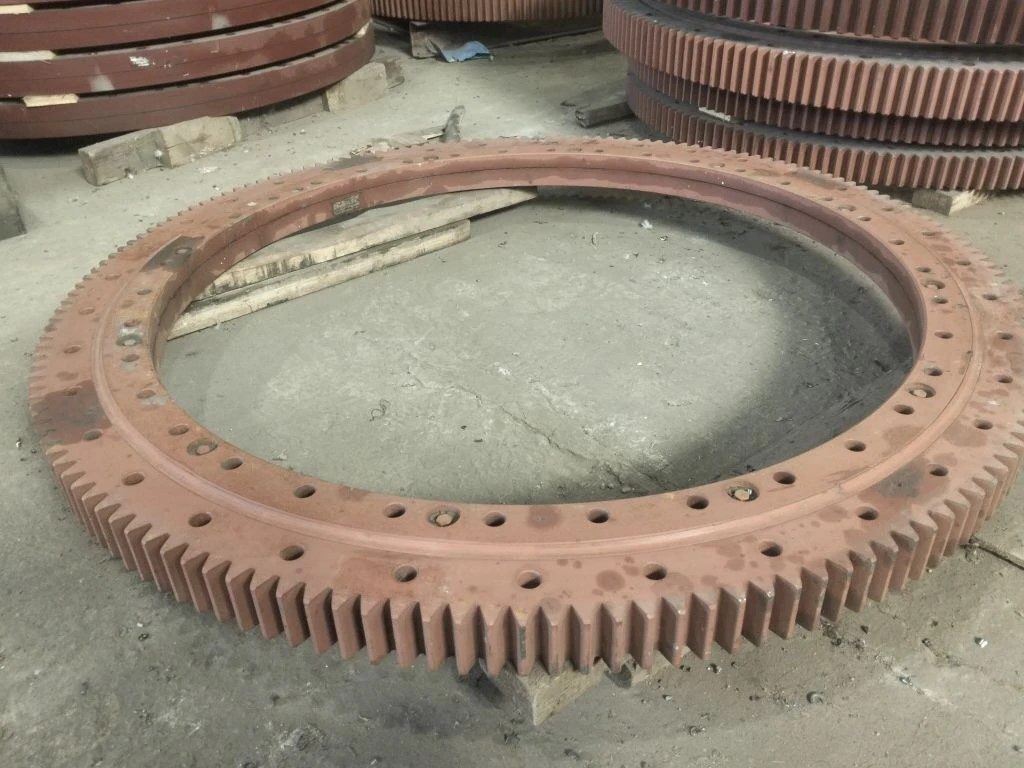

Опора поворотная роликовая с наружным зацеплением для автокранов среднего класса. Венец из 160 зубьев, модуль 8. Изготавливаем на собственном станочном парке: кольца точим на карусельных станках, зуб нарезаем на зуборезном 5А342.
Исполнение и обозначение завода:
Нет чертежа и паспорта? Пришлите фото старого изделия с маркировкой и замер наружного диаметра — этого достаточно, чтобы подобрать типоразмер.
| Параметр | ОПУ 1304.3.8.3РУ1 |
|---|---|
| Число крепёжных отверстий | 36 |
| Диаметр отверстий, мм | 18 |
| Тип зацепления | Наружное |
| Число зубьев | 160 |
| Модуль зуба | 8 |
| Высота зуба, мм | 65 |
| Зуб калёный | Нет |
| Наружный диаметр, мм | 1304 |
| Внутренний диаметр, мм | 1030 |
| Высота, мм | 71,5 |
| Масса, кг | 220 |
| Тела качения | Ролики |
| Климатическое исполнение | У1 по ГОСТ 15150 |
| Цена | от 223 000 ₽ |
Характеристики — по таблице завода. Цены с НДС, действительны на 20.08.2026. Каждое исполнение — отдельное изделие: опора «похожая по диаметру» не подойдёт, не совпадут отверстия.
Применение
Не нашли свою машину — пришлите маркировку старого ОПУ или замер наружного диаметра и числа отверстий, подберём по образцу.
Размерный ряд
Подбор исполнения
Замерьте наружный диаметр и посчитайте крепёжные отверстия на старом изделии — этого хватает, чтобы найти своё исполнение.
| Типоразмер | Обозначение завода | Обозначение по ОСТ | Исполнение | Зацепление | Масса, кг | Цена |
|---|---|---|---|---|---|---|
| ОПУ-1190 | ОПУ 1190.3.8.3ВУ1 | ОП-1190.3.2.8.3.Р.У1 | 20 отверстий Ø18 | Внутреннее | 180 | от 170 000 ₽ |
| ОПУ-1190 | ОПУ 1190.3.8.2ВУ1 | ОП-1190.3.2.8.2.Р.У1 | 20 отверстий Ø18, зуб калёный | Внутреннее | 180 | от 176 000 ₽ |
| ОПУ-1190 | ОПУ 1190.2.8.3ВУ1 | ОП-1190.2.2.8.3.Р.У1 | 40 отверстий Ø18 | Внутреннее | 180 | от 170 000 ₽ |
| ОПУ-1304 | ОПУ 1304.3.8.3РУ1 | ОП-1304.3.1.8.3.Р.У1 | 36 отверстий Ø18, наружное зацепление | Наружное | 220 | от 223 000 ₽ |
| ОПУ-1400 | ОПУ 1400.2.8.3ВУ1 | ОП-1400.2.2.8.3.Р.У1 | 40 отверстий Ø22, внутреннее зацепление, модуль 8 | Внутреннее | 340 | от 240 000 ₽ |
| ОПУ-1400 | ОПУ 1400.3.8.3ВУ1 | ОП-1400.3.2.8.3.Р.У1 | 24 отверстия Ø22, внутреннее зацепление, модуль 8 | Внутреннее | 340 | от 240 000 ₽ |
| ОПУ-1400 | ОПУ 1400.3.12.2ВУ1 | ОП-1400.3.2.12.2.Р.У1 | 24 отверстия Ø22, модуль 12, зуб калёный | Внутреннее | 340 | от 265 000 ₽ |
| ОПУ-1400 | ОПУ 1400.2.12.3ВУ1 | ОП-1400.2.2.12.3.Р.У1 | 40 отверстий Ø22, внутреннее зацепление, модуль 12 | Внутреннее | 340 | от 265 000 ₽ |
| ОПУ-1400 | ОПУ 1400.3.8.3НУ1 | ОП-1400.3.1.8.3.Р.У1 | 36 отверстий Ø22, наружное зацепление, модуль 8 | Наружное | 365 | от 340 000 ₽ |
| ОПУ-1450 | ОПУ 1450.3.8.3НУ1 | ОП-1451.3.1.8.3.Р.У1 | 24 отверстия Ø22, без бурта | Наружное | 400 | от 255 000 ₽ |
| ОПУ-1450 | ОПУ 1450.3.8.3НУ1 с буртом | ОП-1451.3.1.8.3.Р.У1 | 24 отверстия Ø22, с буртом | Наружное | 400 | от 258 000 ₽ |
| ОПУ-1450 | ОПУ 1450.2.8.3НУ1 | ОП-1451.2.1.8.3.Р.У1 | 40 отверстий Ø22, без бурта | Наружное | 400 | от 255 000 ₽ |
| ОПУ-1450 | ОПУ 1450.2.8.3НУ1 с буртом | ОП-1451.2.1.8.3.Р.У1 | 40 отверстий Ø22, с буртом | Наружное | 400 | от 258 000 ₽ |
| ОПУ-1460 | ОПУ 1460.2.10.1ШУ | ОП-1460.2.1.10.1.Ш.У1 | 40 отверстий Ø26, наружное зацепление, шарики | Наружное | 400 | от 343 000 ₽ |
| ОПУ-2500 | ОПУ 2500.3.16.3ВУ1 | ОП-2500.3.2.16.3.Р.У1 | 48 отверстий Ø32, внутреннее зацепление | Внутреннее | 1450 | от 1 069 000 ₽ |
| ОПУ-2500 | ОПУ 2500.2.16.3ВУ1 | ОП-2500.2.2.16.3.Р.У1 | 60 отверстий Ø32, внутреннее зацепление | Внутреннее | 1450 | от 1 072 000 ₽ |
Число крепёжных отверстий и тип зацепления зашиты в обозначение — исполнения невзаимозаменяемы. Обозначение по ОСТ 22-1401-79 дано справочно: по нему опору ищут в старых паспортах и каталогах, в наших документах изделие идёт под заводским обозначением. Цены с НДС, действительны на 20.08.2026. Серийный выпуск по ТУ 4835-017-05013929-99-02, сертификат № РОСС RU.32001.04ИБФ1.ОСП28.46490 действует до 28.01.2027.
Как читать обозначение
| Элемент | Что означает |
|---|---|
| ОПУ | Опора поворотная |
| 1190 | Типоразмер — наружный диаметр опоры в мм. У ОПУ-1450 диаметр номинальный, фактический — 1451,2 мм, поэтому по ОСТ он записан как 1451 |
| 3 | Конструктивное исполнение: им заданы присоединительные размеры и число крепёжных отверстий. У ОПУ-1190: 3 — двадцать отверстий, 2 — сорок |
| 8 | Модуль зуба |
| 3 | Исполнение зуба: 2 — зуб калёный, 3 — без закалки зуба |
| В | Тип зацепления: В — внутреннее, Н — наружное. У ОПУ-1304 и ОПУ-1460 в этой позиции стоит буква тел качения — Р (ролики) и Ш (шарики), зацепление у обеих опор наружное |
| У1 | Климатическое исполнение и категория размещения по ГОСТ 15150 |
Документы
РОСС RU.32001.04ИБФ1.ОСП28.46490
ISO 9001 · 14001 · 45001
На каждое изделие выдаём паспорт с фактическими замерами. Копии сертификатов прикладываем к отгрузочным документам по запросу.
Как делаем
Да. Нужны три вещи: наружный диаметр, число крепёжных отверстий и фото зубчатого венца. По ним подберём типоразмер или изготовим по образцу.
Числом крепёжных отверстий, типом зацепления, а иногда и модулем зуба. Это разные изделия с разными обозначениями: у ОПУ-1400 исполнение с модулем 8 имеет 137 зубьев, с модулем 12 — 92. Считайте отверстия и смотрите маркировку на старом изделии перед заказом.
Гарантия 18 месяцев с даты отгрузки при соблюдении условий монтажа и смазки. При дефекте изготовления заменяем изделие или устраняем дефект на заводе, доставка за наш счёт.
Да, изготавливаем по чертежу заказчика: другой диаметр, другое число отверстий, наружное зацепление вместо внутреннего, исполнение с буртом. Подробнее — на странице изготовления по чертежу.
Комплект крепёжных болтов подбираем под число и диаметр отверстий вашего исполнения и отгружаем вместе с опорой. В цену опоры он не входит — считается отдельным счётом, поэтому укажите в заявке, нужен ли крепёж.
Ремонтируем и восстанавливаем опоры от 800 до 3000 мм: дефектовка, замена тел качения, восстановление дорожек и венца. Работаем по образцу без чертежа.
