Карусельная обработка колецСтанки 1Л532 и 1516Ф1, деталь до Ø3200 мм
Собственное производство
Изготавливаем ОПУ на собственном станочном парке в Воронежской области: кольца точим на карусельных станках, зуб нарезаем на зуборезном 5А342. Не перепродаём — производим, до 350 опор в год. Серийный выпуск по ТУ 4835-017-05013929-99-02, сертификат № РОСС RU.32001.04ИБФ1.ОСП28.46490 действует до 28.01.2027.
Каталог
Цена и срок указаны на странице каждого изделия — не прячем их за формой.
ОПУ 1190.3.8.3ВУ1
от 170 000 ₽
Характеристики и заказ →ОПУ 1304.3.8.3РУ1
от 223 000 ₽
Характеристики и заказ →ОПУ 1400.2.8.3ВУ1
от 240 000 ₽
Характеристики и заказ →ОПУ 1450.3.8.3НУ1
от 255 000 ₽
Характеристики и заказ →ОПУ 1460.2.10.1ШУ
от 343 000 ₽
Характеристики и заказ →ОПУ 2500.3.16.3ВУ1
от 1 069 000 ₽
Характеристики и заказ →Фотографии

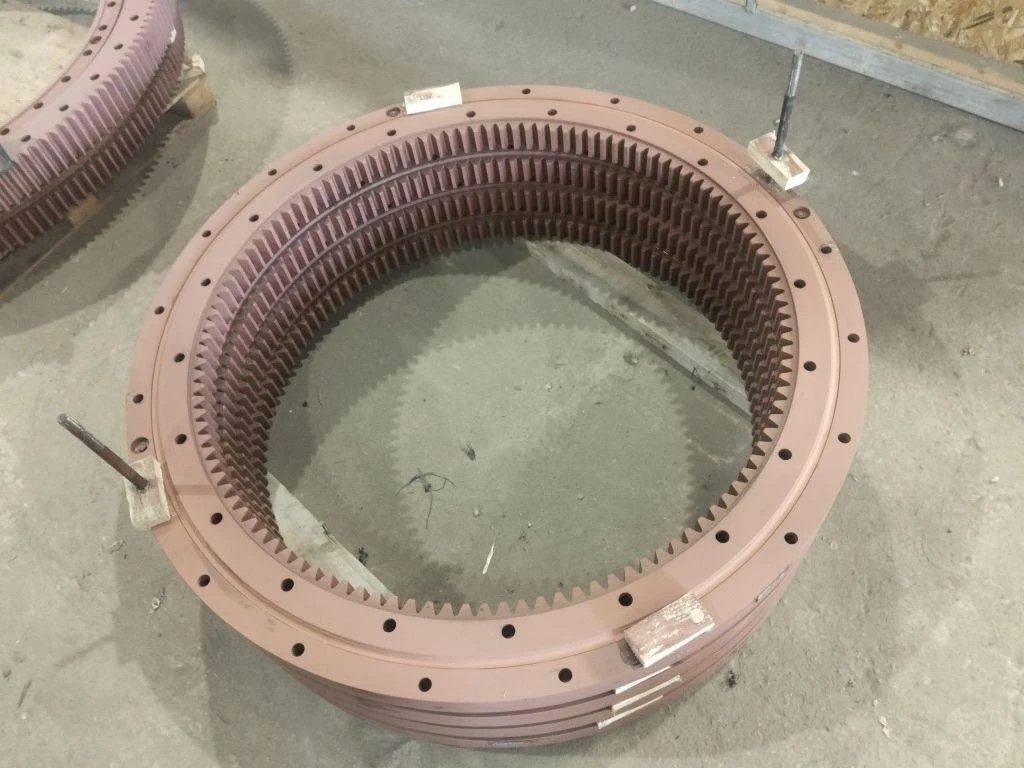

Съёмка в цехе: готовые опоры, венцы, партии перед отгрузкой.
Размерный ряд
Подбор исполнения
Замерьте наружный диаметр и посчитайте крепёжные отверстия на старом изделии — этого хватает, чтобы найти своё исполнение.
| Типоразмер | Обозначение завода | Обозначение по ОСТ | Исполнение | Зацепление | Масса, кг | Цена |
|---|---|---|---|---|---|---|
| ОПУ-1190 | ОПУ 1190.3.8.3ВУ1 | ОП-1190.3.2.8.3.Р.У1 | 20 отверстий Ø18 | Внутреннее | 180 | от 170 000 ₽ |
| ОПУ-1190 | ОПУ 1190.3.8.2ВУ1 | ОП-1190.3.2.8.2.Р.У1 | 20 отверстий Ø18, зуб калёный | Внутреннее | 180 | от 176 000 ₽ |
| ОПУ-1190 | ОПУ 1190.2.8.3ВУ1 | ОП-1190.2.2.8.3.Р.У1 | 40 отверстий Ø18 | Внутреннее | 180 | от 170 000 ₽ |
| ОПУ-1304 | ОПУ 1304.3.8.3РУ1 | ОП-1304.3.1.8.3.Р.У1 | 36 отверстий Ø18, наружное зацепление | Наружное | 220 | от 223 000 ₽ |
| ОПУ-1400 | ОПУ 1400.2.8.3ВУ1 | ОП-1400.2.2.8.3.Р.У1 | 40 отверстий Ø22, внутреннее зацепление, модуль 8 | Внутреннее | 340 | от 240 000 ₽ |
| ОПУ-1400 | ОПУ 1400.3.8.3ВУ1 | ОП-1400.3.2.8.3.Р.У1 | 24 отверстия Ø22, внутреннее зацепление, модуль 8 | Внутреннее | 340 | от 240 000 ₽ |
| ОПУ-1400 | ОПУ 1400.3.12.2ВУ1 | ОП-1400.3.2.12.2.Р.У1 | 24 отверстия Ø22, модуль 12, зуб калёный | Внутреннее | 340 | от 265 000 ₽ |
| ОПУ-1400 | ОПУ 1400.2.12.3ВУ1 | ОП-1400.2.2.12.3.Р.У1 | 40 отверстий Ø22, внутреннее зацепление, модуль 12 | Внутреннее | 340 | от 265 000 ₽ |
| ОПУ-1400 | ОПУ 1400.3.8.3НУ1 | ОП-1400.3.1.8.3.Р.У1 | 36 отверстий Ø22, наружное зацепление, модуль 8 | Наружное | 365 | от 340 000 ₽ |
| ОПУ-1450 | ОПУ 1450.3.8.3НУ1 | ОП-1451.3.1.8.3.Р.У1 | 24 отверстия Ø22, без бурта | Наружное | 400 | от 255 000 ₽ |
| ОПУ-1450 | ОПУ 1450.3.8.3НУ1 с буртом | ОП-1451.3.1.8.3.Р.У1 | 24 отверстия Ø22, с буртом | Наружное | 400 | от 258 000 ₽ |
| ОПУ-1450 | ОПУ 1450.2.8.3НУ1 | ОП-1451.2.1.8.3.Р.У1 | 40 отверстий Ø22, без бурта | Наружное | 400 | от 255 000 ₽ |
| ОПУ-1450 | ОПУ 1450.2.8.3НУ1 с буртом | ОП-1451.2.1.8.3.Р.У1 | 40 отверстий Ø22, с буртом | Наружное | 400 | от 258 000 ₽ |
| ОПУ-1460 | ОПУ 1460.2.10.1ШУ | ОП-1460.2.1.10.1.Ш.У1 | 40 отверстий Ø26, наружное зацепление, шарики | Наружное | 400 | от 343 000 ₽ |
| ОПУ-2500 | ОПУ 2500.3.16.3ВУ1 | ОП-2500.3.2.16.3.Р.У1 | 48 отверстий Ø32, внутреннее зацепление | Внутреннее | 1450 | от 1 069 000 ₽ |
| ОПУ-2500 | ОПУ 2500.2.16.3ВУ1 | ОП-2500.2.2.16.3.Р.У1 | 60 отверстий Ø32, внутреннее зацепление | Внутреннее | 1450 | от 1 072 000 ₽ |
Число крепёжных отверстий и тип зацепления зашиты в обозначение — исполнения невзаимозаменяемы. Обозначение по ОСТ 22-1401-79 дано справочно: по нему опору ищут в старых паспортах и каталогах, в наших документах изделие идёт под заводским обозначением. Цены с НДС, действительны на 20.08.2026. Серийный выпуск по ТУ 4835-017-05013929-99-02, сертификат № РОСС RU.32001.04ИБФ1.ОСП28.46490 действует до 28.01.2027.
Как читать обозначение
Разбор на примере ОПУ 1190.3.8.3ВУ1 — именно так изделие записано в документации завода.
| Элемент | Что означает |
|---|---|
| ОПУ | Опора поворотная |
| 1190 | Типоразмер — наружный диаметр опоры в мм. У ОПУ-1450 диаметр номинальный, фактический — 1451,2 мм, поэтому по ОСТ он записан как 1451 |
| 3 | Конструктивное исполнение: им заданы присоединительные размеры и число крепёжных отверстий. У ОПУ-1190: 3 — двадцать отверстий, 2 — сорок |
| 8 | Модуль зуба |
| 3 | Исполнение зуба: 2 — зуб калёный, 3 — без закалки зуба |
| В | Тип зацепления: В — внутреннее, Н — наружное. У ОПУ-1304 и ОПУ-1460 в этой позиции стоит буква тел качения — Р (ролики) и Ш (шарики), зацепление у обеих опор наружное |
| У1 | Климатическое исполнение и категория размещения по ГОСТ 15150 |
Как делаем
Документы
РОСС RU.32001.04ИБФ1.ОСП28.46490
ISO 9001 · 14001 · 45001
На каждое изделие выдаём паспорт с фактическими замерами. Копии сертификатов прикладываем к отгрузочным документам по запросу.
Ещё по ОПУ
Диаметр, число отверстий, тип зацепления и модуль — по вашей документации или образцу.
Дефектовка, замена тел качения, восстановление дорожек и зубчатого венца.
Замерьте наружный диаметр, посчитайте крепёжные отверстия и сфотографируйте зубчатый венец. Этих трёх данных достаточно, чтобы определить типоразмер и исполнение.
Потому что исполнения — это разные изделия. Число отверстий и тип зацепления входят в обозначение: ОПУ 1190.2.8.3ВУ1 — сорок отверстий, ОПУ 1190.3.8.3ВУ1 — двадцать.
Производитель. Кольца обрабатываем на своих карусельных станках 1Л532 и 1516Ф1, зуб нарезаем на 5А342, закалку ведём на собственных установках ТВЧ. Парк из 51 единицы опубликован в разделе «Оборудование».
Да, комплектом под ваше исполнение — по числу и диаметру крепёжных отверстий. Крепёж считается отдельно от опоры, укажите его в заявке.
Да, транспортными компаниями по всей России. Возможен самовывоз с производственной площадки в с. Гремячье Воронежской области.
